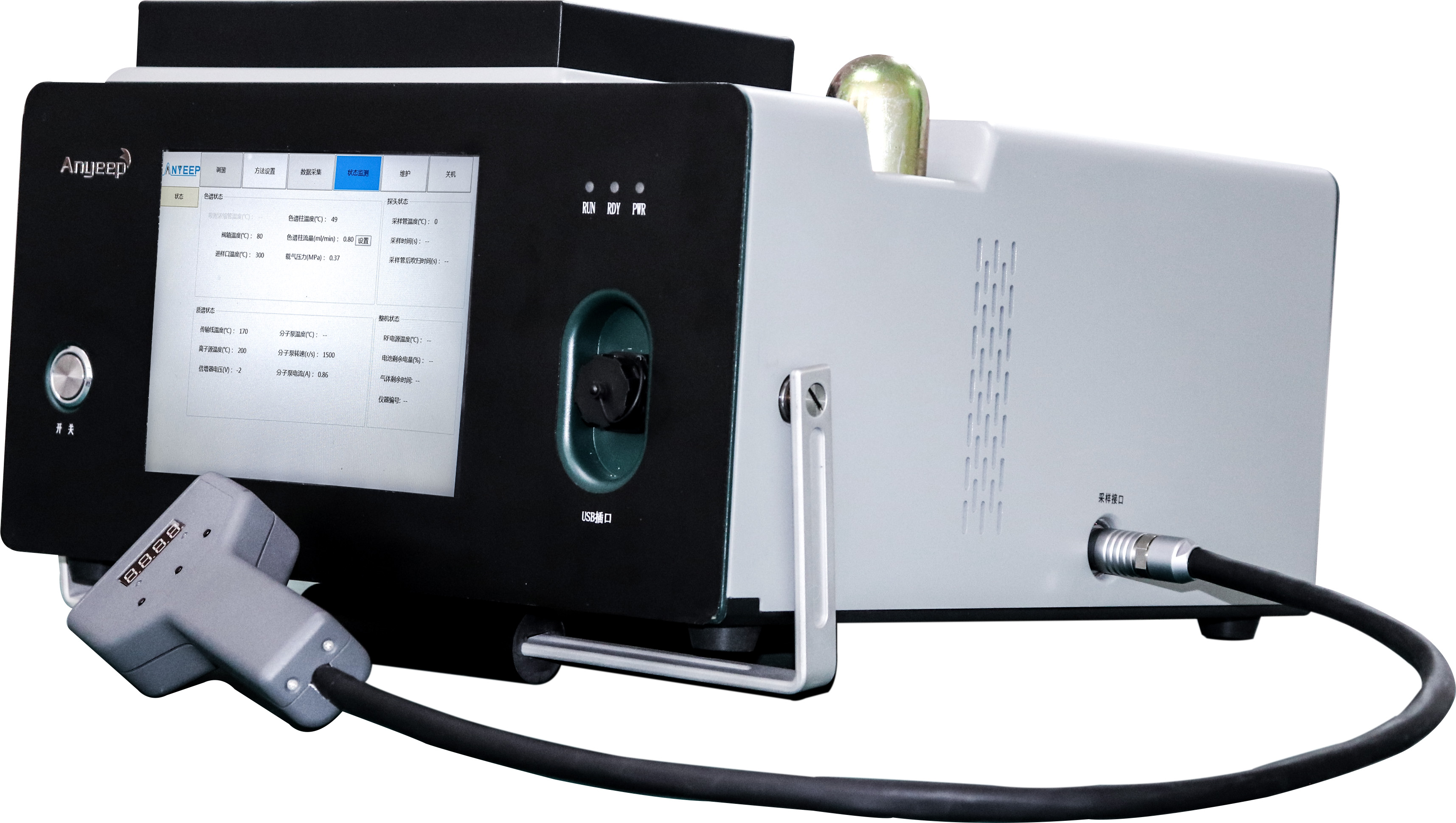

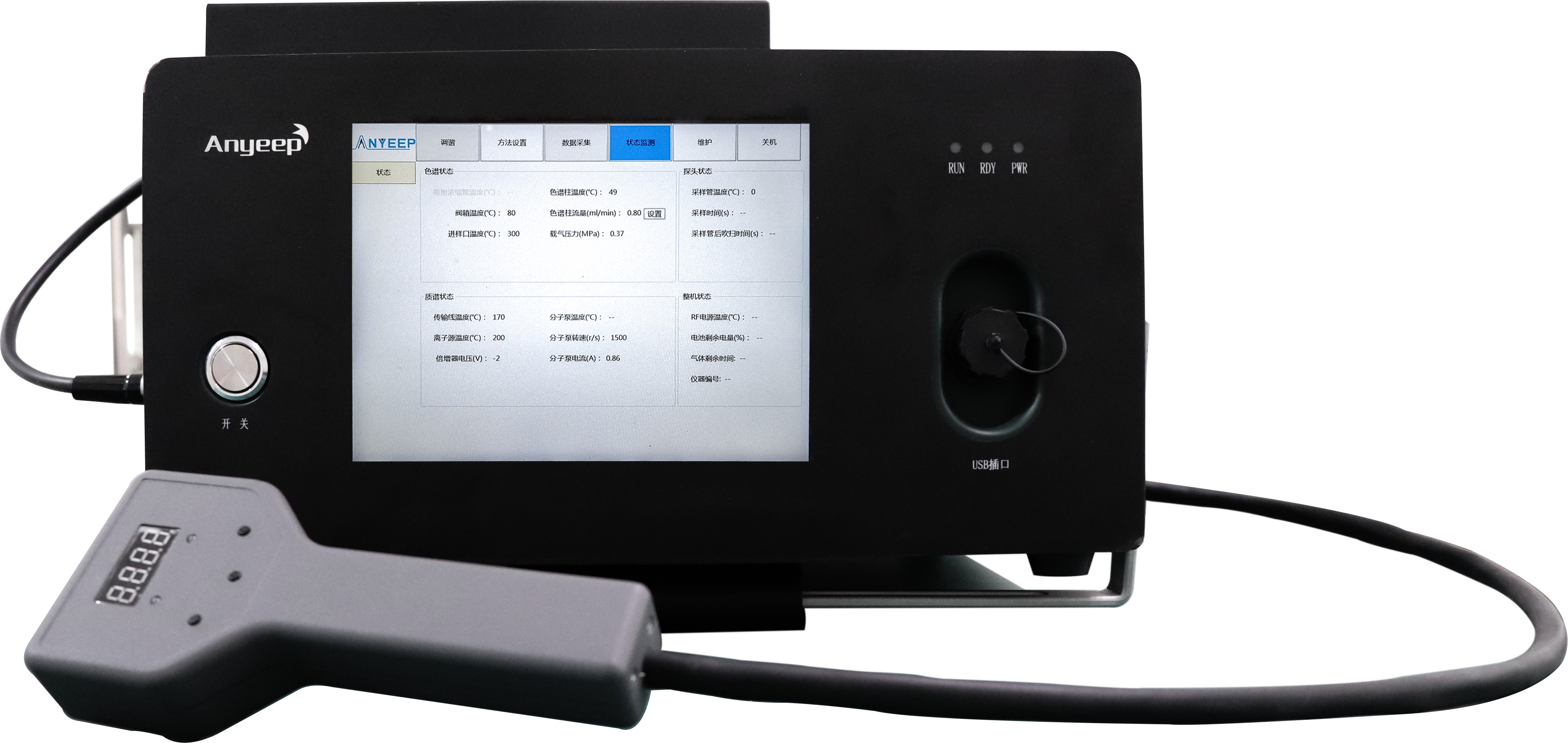

國產高端便攜式氣質聯用儀 MATE 11

儀器簡介

Mate 11是一款便攜式氣相色譜/質譜聯用儀（GC/MS），克服了傳統的實驗室GC/MS真空系統和載氣對檢測要求的局限性，成功地將低熱熔氣相色譜技術與經典四極桿技術相結合，充分發揮前者用于混合物分離，后者用于化合物定性和定量的優勢，可以應用于揮發性有機物，工業毒性材料，化學武器制劑等多種物質的測定，有望為現場檢測、移動環境監測和戰場生化探測等領域提供強大的分析工具。

國產高端便攜式氣質聯用儀 MATE 11

儀器用途
★移植實驗室GCMS國標測試方法，進行實驗室樣品檢測
★ 移動環境監測，區域環境評估
★應急檢測，對現場未知樣品快速定性，保障現場人員安全

  儀器特點
★ 集成氣相色譜，內置柱上加熱色譜柱；可根據客戶實際應用需求配置色譜柱
★ 四極桿質量分析器，分析質量范圍1.5-520amu，質量精度±0.1amu
★ 譜圖可與NIST標注譜圖進行比對

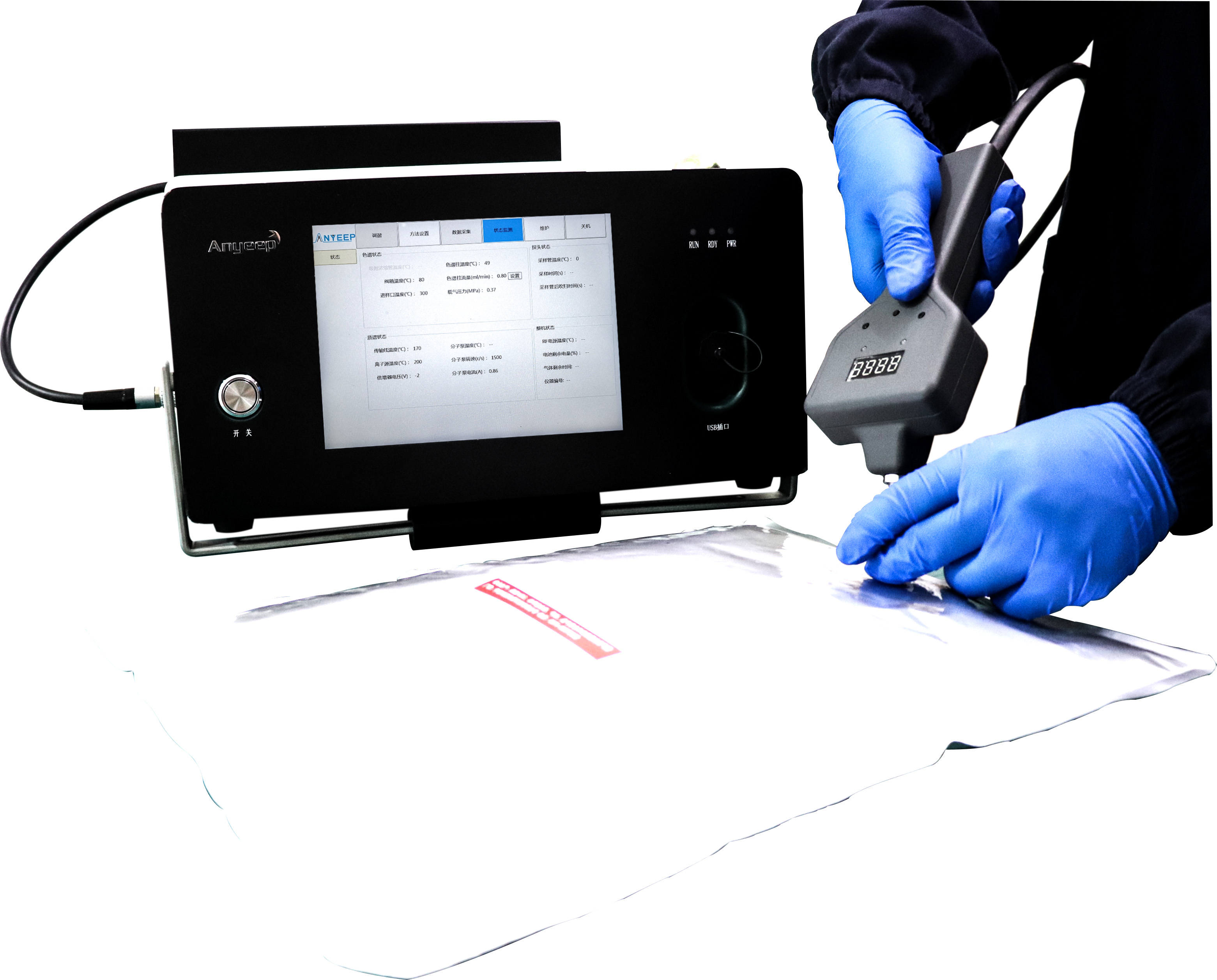

★支持液體進樣口、氣體進樣手柄、固相微萃取進樣針和氣密針進樣多種樣品進樣模式
★ 采用67L/s大抽速防震渦輪分子泵，實現載氣流速可達1ml/min，允許直接移植實驗室GCMS做樣方法；

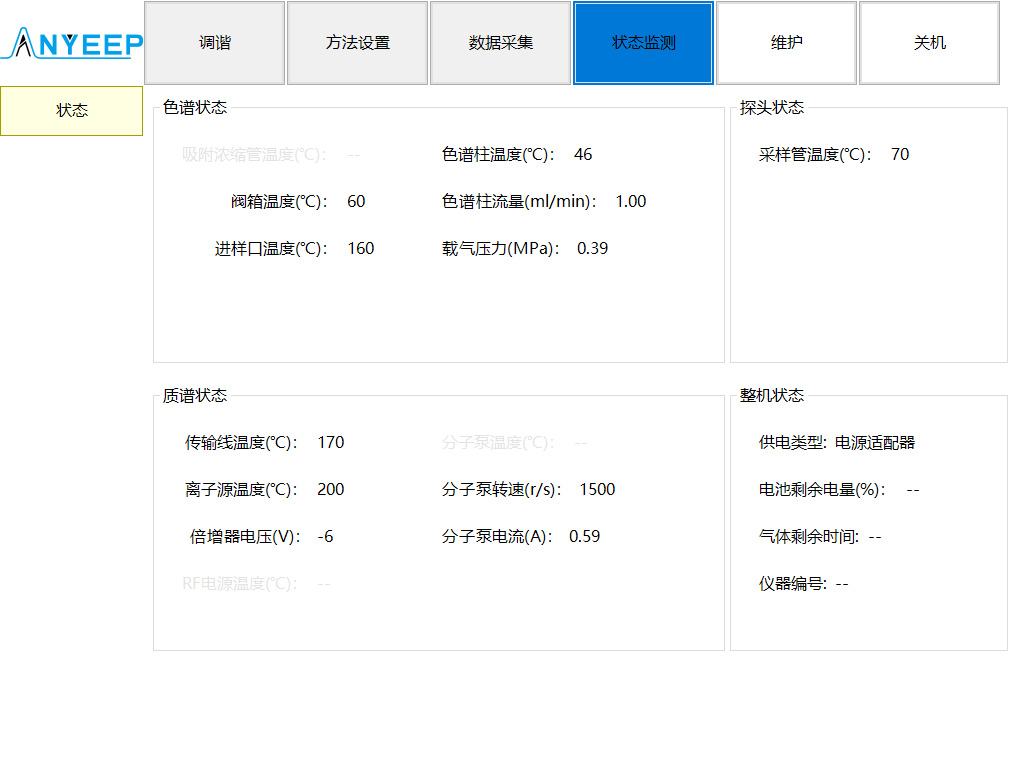

★ 操作簡單，內置常見樣品分析方法，具備基本技能的人員就能熟練操作儀器

國產高端便攜式氣質聯用儀 MATE 11

Mate 11經典中的匠心獨具
（1）微型氣相色譜，滿足以國家標準分析實驗室樣品的方法，但色譜柱采用柱上加熱模式，實現柱溫箱體積大幅變小，同時色譜柱分離混合物的能力保持不變；

（2）沿用前級泵和真空泵的組合模式，Mate 11依舊采用大抽速渦輪分子泵，提供質譜極好的真空環境；色譜柱直接進入質譜離子源（和實驗室質譜相同），支持1.0ml/min載氣流量，質譜分析能力依舊出色；1pg/μl八氟萘直接進樣信噪比≥50:1。

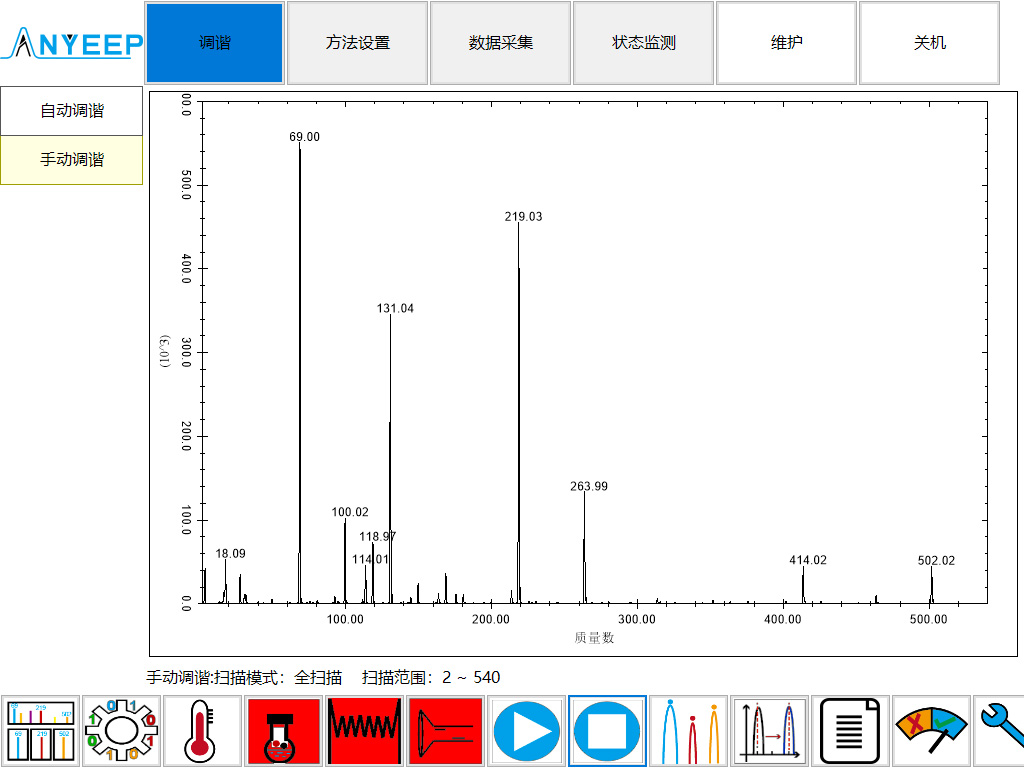

（3）寬溫射頻電源板，提供質譜良好的質量軸精度和質量軸穩定性，克服便攜式儀器體積的限制，Mate11檢測質量數最高可達520amu，覆蓋常見化合物質量數范圍。

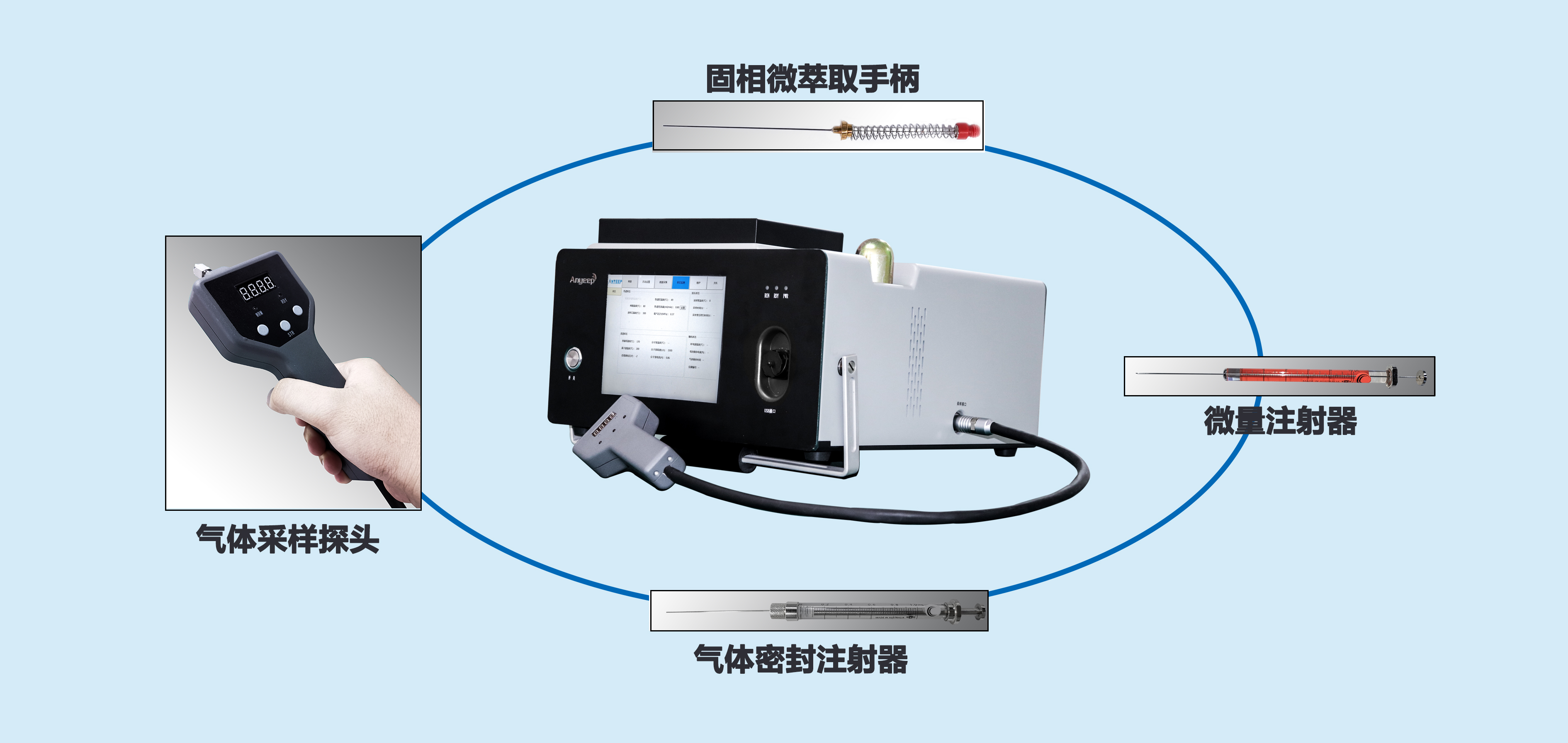

Mate 11多種進樣模式

國產高端便攜式氣質聯用儀 MATE 11

技術參數
整機參數
體積：40cm×39cm×23cm
重量：17.5kg（不含電池），含電池19.5kg
內置電池：可獨立提供便攜式GCMS獨立運行3hrs，支持熱插拔

質譜參數
離子源：惰性離子源，配置雙燈絲
離子化能量：10-100eV可設置
傳輸線溫度：室溫以上10℃- 250℃；離子源溫度：室溫以上10℃-250℃
質量分析器：表面鈍化。高精度全金屬四極桿，預四極與主四極一體化裝配，熱穩定性良好，無需加熱即可保證質量數高度穩定
真空系統：微型前級泵+67L/s渦輪分子泵，為質譜提供極好的真空環境；允許色譜柱最大柱流量1.0ml/min
檢測器：采用13極非連續離散打拿電子倍增器，超大倍增面積，低噪聲，超高靈敏度：1pgOFN ≥50:1
動態范圍：6個數量級動態線性范圍

色譜參數
色譜柱規格：內置DB-624柱上加熱色譜柱，可根據實際需要選配色譜柱；
溫度范圍：室溫以上10℃-280℃；
進樣口：分流/不分流毛細管柱進樣口，溫度最高可達250℃；
程序升溫：6階7平臺；
流量控制：高精度電子壓力控制模塊；
氣源：內置99.999%氦氣氣源，可獨立提供儀器1ml/min不間斷運行24h

Mate 11的測試數據

                                          靈敏度                                                                        重復性

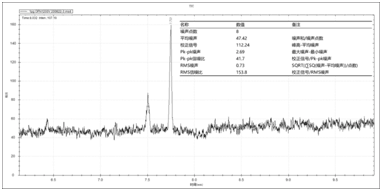

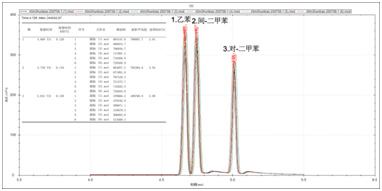

                               1pg OFN 進樣口1μL直接進樣                      10mg/l鄰-二甲苯、對-二甲苯、乙苯氣體氣袋進樣

《HJ810-2016 水質 揮發性有機物的測定 頂空/氣相色譜-質譜法》55種標準物質氣袋吸附濃縮進樣測試結果

                                                        5mg/l  55種Vocs氣袋進樣總離子流色譜圖

1.氯乙烯;2.1,1-二氯乙烯; 3.二氯甲烷; 4.反式-1,2-二氯乙烯;5.1,1-二氯乙烷; 6.順式-1,2-二氯乙烯; 7.2,2-二氯丙烷; 8.溴氯甲烷; 9.氯仿; 10.1,1,1-三氯乙烷; 11.1,1-二氯丙烯; 12.四氯化碳; 13.苯; 14.1,2-二氯乙烷; 15.三氯乙烯; 16.1,2-二氯丙烷; 17.二溴甲烷; 18.一溴二氯甲烷; 19.順-1,3-二氯丙烯; 20.甲苯; 21.反-1,3-二氯丙烯; 22.1,1,2-三氯乙烷; 23.四氯乙烯; 24.1,3-二氯丙烷; 25.二溴一氯甲烷;26.1,2-二溴乙烷; 27.氯苯; 28.1,1,1,2-四氯乙烷 29.乙苯; 30,31.對/間-二甲苯; 32.鄰-二甲苯; 33.苯乙烯; 34.三溴甲烷;35.異丙苯; 36.溴苯; 37.1,1,2,2-四氯乙烷; 38.1,2,3-三氯丙烷; 39.正丙苯; 40.2-氯甲苯; 41.4-氯甲苯; 42.1,3,5-三甲基苯; 43.叔丁基苯; 44.1,2,4-三甲基苯; 45.仲丁基苯; 46.1,3-二氯苯; 47.1,4-二氯苯; 48.4-異丙基甲苯; 49.1,2-二氯苯; 50.正丁基苯; 51.1,2-二溴-3-氯丙烷; 52.1,2,4-三氯苯; 53.六氯丁二烯; 54.萘; 55.1,2,3-三氯苯
