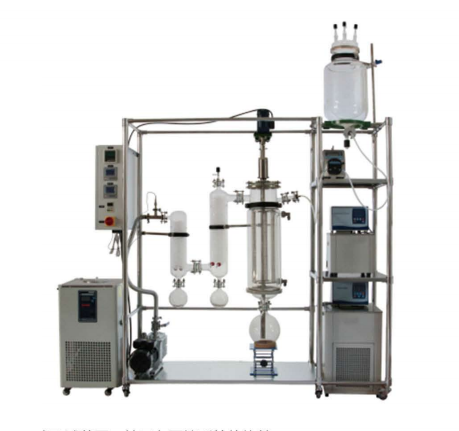

薄膜蒸發器

■產品說明
1.產品介紹:
薄膜蒸發器( THIN FILM EVAPORATOR )是-種蒸發器的類型,特點是物料液體沿加熱管壁呈膜狀流動而進行傳熱和蒸發,優點是傳熱效率高,蒸發速度快,物料停留時間短，因此特別適合熱敏性物質的蒸發,是一種特殊的液-液分離技術,在高真空狀態下,使蒸氣粉子的平均自由程大于蒸發表面與冷凝表面之間的距離,從而可利用料液中各組分蒸發速率的差異,對液體混合物進行分離。
2.應用領域:
精細化工:如芳香油提純高聚物中間體的純化羊毛脂的提取等等
醫藥領域:如提取天然維生素AE等制取氨基酸及葡萄糖的衍生物等等
食品行業:如精制魚油油脂脫酸精制高碳醇混合油脂的分離等等
其他領域:石油行業,日用化學,環保領域等等。
3.產品說明:
薄膜蒸發器是一-個在1 ~0.001MBAR真空壓力下受熱分離的技術過程,較低的揮發溫度,非常適合熱敏性、高沸點物。
蒸發裝置基本部件:加熱夾套的圓柱型簡體(直徑可選) , 轉子;在轉子上附有刮膜器和防飛濺裝置,轉子在圓柱型簡體旋轉
蒸餾過程是:物料從蒸發器的頂部加入,經轉子上的料液分布器將其連續均勻地分布在加熱面上,隨即刮膜器將料液刮成一-層極薄、呈湍流狀的液膜，并以螺旋狀向下推進。在此過程中,從加熱面上逸出的輕分子,經過短的路線和幾乎未經碰撞通過抽氣就到冷凝器上冷凝成液,并沿冷凝器管流下,通過位于蒸發器底部的出料管排出;殘液即重分子在加熱區下的圓形通道中收集,再通過側面的出料管中流出。

■主要特點
1.遠低于物料沸點的溫度下操作,而且物料停留時間短;利于高沸點、熱敏及易氧化物料的分離。
2.有效地脫除液體中的物質如有機溶劑、臭味等，對于采用溶劑萃取后液體的脫溶是非常有效的方法。
3.可有選擇蒸揮發出產物,去除其它雜質,通過多級分離可同時分離2種以上的物質。
4.蒸餾真空度高,真空度可達5MMHG以下,其內部可以獲得很高的真空度,通常分子蒸餾在很低的壓強下進行操作,因此物料不易氧化受損
5.蒸餾液膜薄,傳熱效率高,膜厚度小于0.5MM。
6.分離程度更高,分子蒸餾能分離常規不易分開的物質。
7.沒有沸騰鼓泡現象,分子蒸餾是液層表面上的自由蒸發,在低壓力下進行,液體中無溶解的空氣,因此在蒸餾過程中不能使整個液體沸騰, 沒有鼓泡現象。
8.物理分離法,無毒、無害、無污染、無殘留,可得到純凈安全的產物。
9.刮板系統由PTFE材料和SS316L不銹鋼材料制成,具有極高抗腐蝕的功效。
10.進料罐可選實現預加熱功能,最高溫度300度,溫度可調節。
11.各個接口采用的是硅膠墊片進行密封,氣密性好,如客戶需要耐腐蝕可以更換成四氟材質。

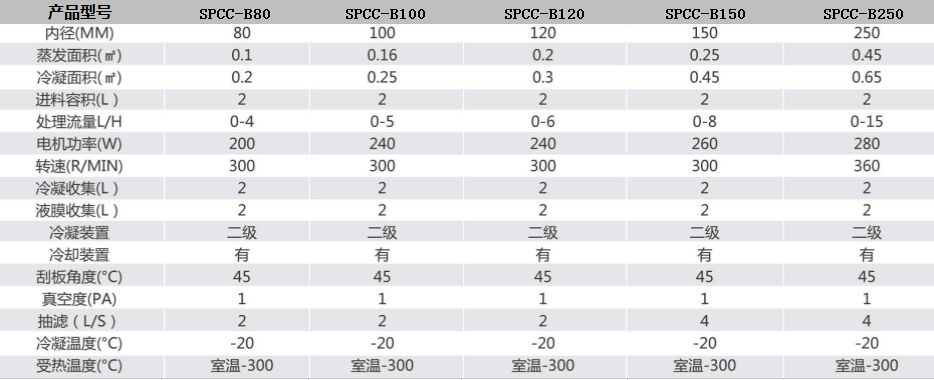

■技術參數
